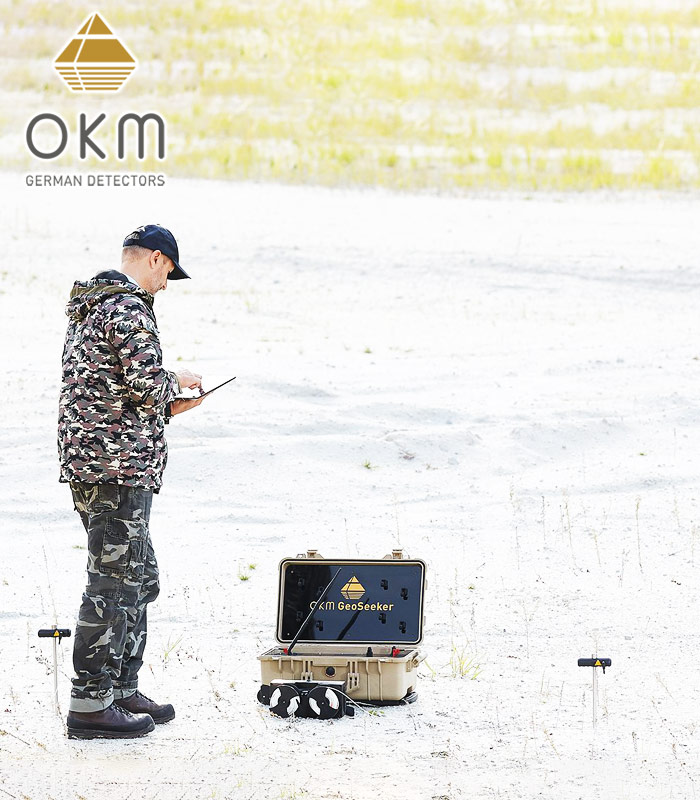

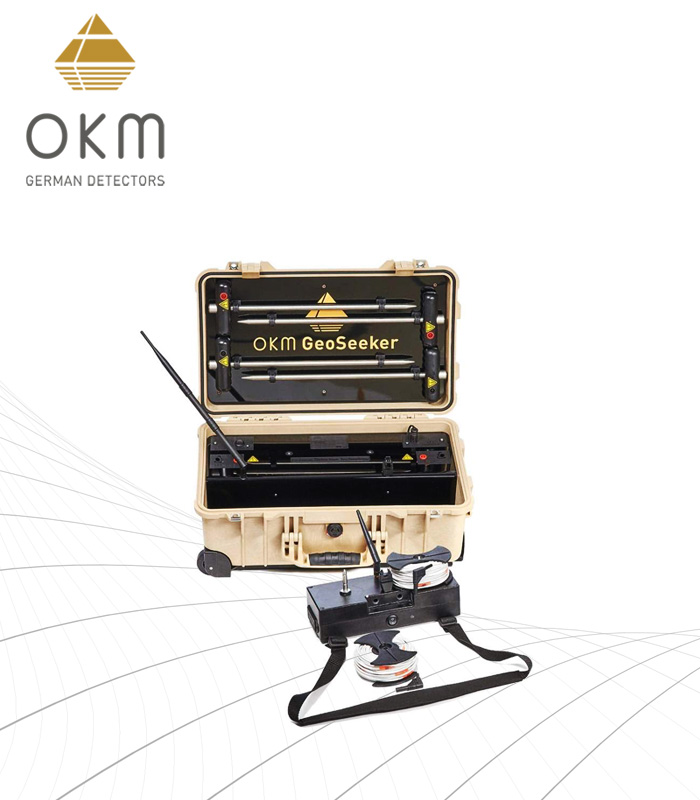

جهاز كشف المياه الجوفية جيو سيكر
يستخدم جهاز كشف المياه جيو سيكر نظام جيولوجي – كهربائي متقدم للكشف عن المياه بواسطة قياس مقاومة الارض.
ويقوم بتمثيل هذه البيانات المقاسة على شكل صور ثلاثية الابعاد على جهاز الكمبيوتر اللوحي المرفق مع الجهاز.
وطبقا لهذه البيانات يستطيع المستخدم للجهاز تحديد اماكن ترسبات المياه الجوفية و الطبقات من التربة الحاملة للماء ومستوى المياه.
وكذلك معرفة التجاويف المختلفة تحت الارض مثل الانفاق والسراديب و الغرف وماشابه ذلك .
جهاز كشف المياه الالماني Geo Seeker جهاز مبتكر وذلك لأنه يمكن ان يستخدم ككاشف للمياه الجوفية وكذلك لكشف الفراغات تحت الارض بنفس الوقت .
وذلك بفضل التكنولوجيا الالمانية الموجودة في الجهاز والتي تعطي نتائج موثوقة و اكيدة .
ميزات جهاز كشف المياه الجوفية جيو سيكر
– اوضاع التشغيل ( المسح)
يمكن للمستخدم للجهاز التحكم بكل مكونات الجهاز باستخدام التطبيق المثبت مسبقا على الكمبيوتر اللوحي المرفق مع الجهاز .
حيث يتم التواصل بين الجهاز والتابلت عبر تقنية واي فاي حيث يتم التواصل اما لإرسال الاوامر من البرنامج على التابلت لمكونات الجهاز.
او بالعكس بنقل بيانات المسح من الجهاز الى الكمبيوتر اللوحي لعرضها ضمن الجهاز.
يدعم جهاز جيو سيكر ثلاثة اوضاع للمسح هي :
1 – المسح الفعال الدقيق ( Active Scan Accurate )
عند استخدام هذا الوضع للمسح يستخدم الجهاز اثنين من الأقطاب الكهربائية (الكترودات ) لضخ الطاقة الكهربائية في التربة تحت الأرض.
ويستخدم اثنين من الأقطاب الإضافية في قياس فرق الكمون (انخفاض الجهد) في نقاط مسح محددة لحساب قيمة المقاومة النهائية .
يمك للمستخدم تحديد مدى العمق (بين 5 إلى 250 متر) الذي يريد البحث ضمنه .
هذا الوضع هو أفضل مناسب للكشف عن رواسب المياه الجوفية أو الكهوف والتجاويف الخفية تحت سطح الارض
2 – المسح الفعال السريع ( Active Scan Quick )
هذا الوضع هو النسخة السريعة من المسح الفعال الدقيق.
ويتم القياس بنفس الطريقة حيث يتم ضخ التيار الكهربائي تحت الأرض و قياس فرق الكمون (انخفاض الجهد) لحساب مقاومة التربة.
وضع المسح هذا هو مناسب للكشف السريع عن ترسبات المياه الجوفية .
3 – المسح السلبي :
عند استخدام وضع المسح السلبي يستخدم الجهاز اثنين من الالكترودات فقط لقراءة الجهد الطبيعي.
او فرق الكمون للأرض (في هذا الوضع لا يتم ضخ اي طاقة كهربائية الى الارض)
يستخدم هذا الوضع للكشف عن المياه المتدفقة تحت الأرض فقط.
– جهاز الكمبيوتر اللوحي و البرنامج التحليلي المثبت

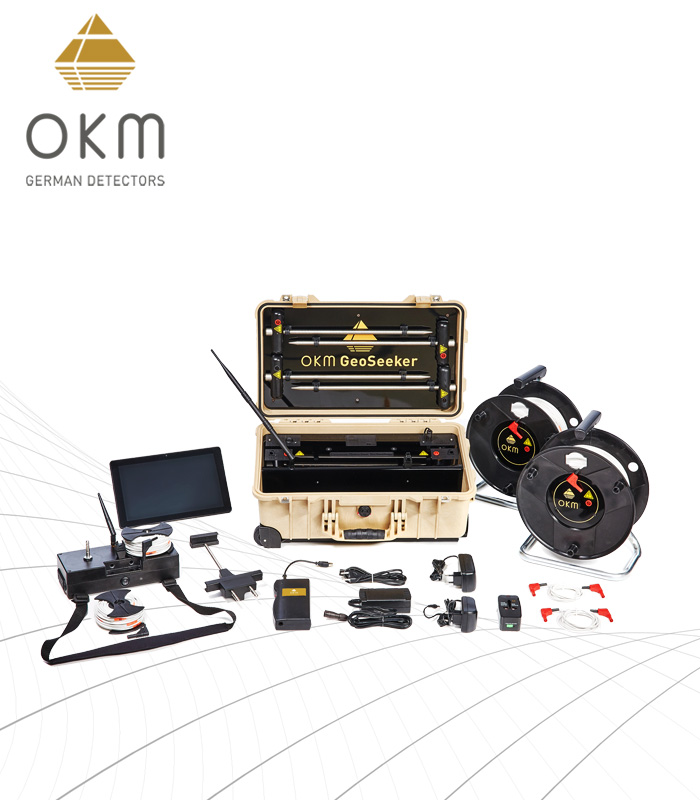

يرفق مع جهاز كشف المياه الجوفية جيو سيكر جهاز كمبيوتر لوحي ( تابلت ) حديث .
يعمل بنظام اندرويد ومثبت عليه مسبقا برنامج التحليل الثلاثي الابعاد.
والذي يمكن من خلاله التحكم بمكونات الجهاز وكذلك عرض بيانات المسح على شاشته ضمن البرنامج .
يوفر البرنامج المثبت تعليمات بسيطة خطوة بخطوة لمساعدة المستخدم في استكمال القياس.
حيث يقوم ببساطة باتباع هذه التعليمات المصورة حتى الانتهاء من القياس.
و بعد الانتهاء من القياس يتم إنشاء تمثيل رسومي ثلاثي الابعاد من القيم التي تم قياس وعرضها على شاشة الكمبيوتر اللوحي.
يمكن للمستخدم بعد ذلك استخدام خيارات تعديل الألوان التي يوفرها التطبيق لتحسين التصور ثلاثي الأبعاد الرسومية لرواسب المياه الجوفية.
والحصى الحاملة للمياه، ومستوى المياه الجوفية (كما هو موضح بألوان مائلة للأزرق)، فضلا عن التجاويف والكهوف والأنفاق والغرف أو الطبقات المناعية ( كما هو مبين في الألوان المائلة للأحمر).
